Модем Iridium 9602

Подробное описание

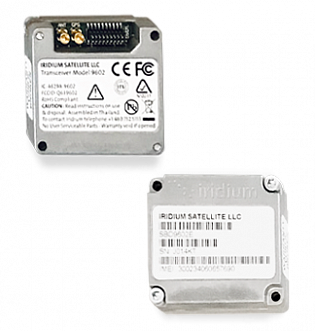

Модем Iridium 9602 представляет собой встраиваемый спутниковый модуль. Модем имеет ВЧ-интерфейс для подключения антенны Iridium и интерфейс для управления модемом АТ-командами. С помощью модема можно выполнять обмен сообщениями по технологии SBD (Short Burst Data) - специальная технология передачи коротких данных в спутниковой сети Иридиум.

Модем не является самостоятельным устройством. Модем работает под управлением компьютера или контроллера. Также для работы должны быть реализованы вопросы электропитания, согласования уровней и т.п.

SBD модем Iridium 9602 работает без SIM-карты.

Основные преимущества

• Миниатюрные размеры
• Одна комбинированная антенна для Iridium и GPS
• Простота протокола обмена
• Низкая стоимость трафика и оборудования

Технические характеристики

• Габаритные размеры: 13 х 45 х 41 мм
• Внешние интерфейсы: 20-ти контактный разъем
• Радиочастотный интерфейс: Входной\выходной импенданс: 50 Ом, Диапазон частот: 1616 — 1626.5 МГц, Дуплексный метод: TDD (Time Domain Duplex), Метод мультиплексирования: TDMA/FDMA, Стабильность генератора: ± 1.5 ppm
• Поддерживаемые функции: Передача данных пакетами небольшого размера
• Поддерживаемые Iridium сервисы: Short Burst Data (SBD)
• Возможность подключения внешней антенны: MMCX female (GPS), MMCX female (Iridium)
• Питание: Передача SBD сообщения (средняя потребляемая мощность) — 1 Вт, Передача SBD сообщения (средняя сила тока)- 190мА, Сила тока в режиме ожидания (пиковая): 195 мA, Сила тока в режиме ожидания (средняя): 45 мA, Сила тока в режиме передачи (пиковая): 1,5 A, Сила тока в режиме передачи (средняя): 190 мA, Сила тока в режиме приема (пиковая): 195 мA, Сила тока в режиме приема (средняя): 45 мA
• Зона покрытия: Глобальная
• Управление: AT команды
• Диапазон температур эксплуатации: — 40 °С — +85 °С
• Вес нетто: 30 гр
• Размер сообщения на передачу: до 340 байт
• Размер сообщения на прием: до 270 байт
