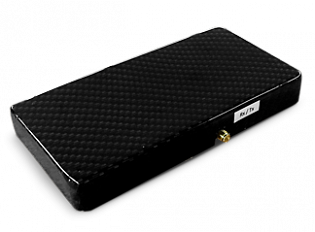

Антенна InAir-I

Подробное описание

Антенна используется в тех случаях, когда требуется достаточно большая длина антенного кабеля. Спутниковая антенна является активной. Вразрыв антенного кабеля подключается инжектор питания, входящий в комплект. Спутниковая антенна предназначена для установки на улице. Каждый экземпляр антенны создан под определенное затухание в антенном кабеле. Запрещено использовать антенну с ВЧ-кабелем (фидерной линией), чьи характеристики по затуханию сигнала отличаются от указанных в паспорте антенны. Изменение характеристик фидерной линии Tx Rx приведет к потере гарантии на антенну. В случае необходимости изменить длину или тип ВЧ-кабеля обратитесь к технической поддержке производителя или к поставщику.

Основные преимущества

• неограниченная длина антенного ВЧ-кабеля
• высокие показатели сигнал шум
• улучшенные показатели качества голосовой связи

Технические характеристики

• Вес: 254 г
• Габаритные размеры: 147,5х71,5х14 мм
• Тип антенны: активная, планарная
• Частотный диапазон: 1616-1626,5 МГц
• Волновое сопротивление: 50 Ом
• КСВ: не более 1.4
• Тип поляризации: правая круговая
• Диапазон компенсации затухания в кабеле: 0-20 дБ
• Тип ВЧ-интерфейса: N-гнездо или SMA-гнездо
• Напряжение питания: +10...32 В
• Потребляемая мощность: 3 Вт (макс. 11 Вт)
• Диапазон рабочих температур: -40°С...+60°С

Стандартная комплектация

1. Спутниковая антенна (внешний модуль)
2. Инжектор (внутренний модуль)
3. Кабель питания для инжектора
4. Инструкция
5. Паспорт
Антенна поставляется в одном из следующих вариантах:
- без защитной крышки и без креплений (для встроенных систем)
- с защитной крышкой под накладное винтовое крепление
- с защитной крышкой с магнитным креплением
- с усиленной защитной крышкой с магнитным креплением
Требуемый вариант необходимо указать при размещении заказа на антенну.

Стандартная комплектация

Кронштейн для монтажа антенны на вертикальную трубу
Кронштейн для монтажа антенны на горизонтальную трубу
Винты для крепления антенны на кронштейн
Джампер 150 мм в качестве ВЧ-переходника SMA(m)–N(f)
Джампер 150 мм в качестве ВЧ-переходника SMA(m)–TNC(f)
